Tutorial:
Langkah 1
- Siapkan 2 buah PC-TP, PC0 dan PC1
- Lalu klik switches dan pilih 2 buah switch 2950-24 (switch0 dan switch1)
- Routers dan pilih opsi 1841 1 buah
- Dan yang terakhir sambungkan device tersebut dengan kabel straigh-Through, hubingkan PC dan Router ke switch.
- Pastikan setelah menyambungkan , pc, router dan switch muncul green dots (titik hijau)
- Jika tidak, cek kembali jenis kabel yang anda pilih
Langkah 2

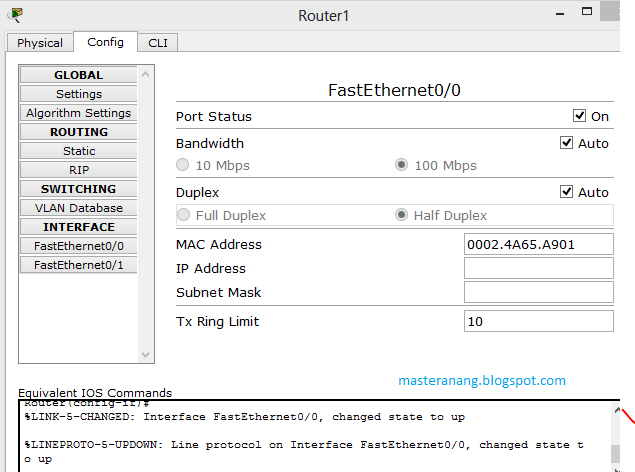

- Klik router
- Klik tab config
- Klik tombol fastEthrnet0/0
- Pilih check box port status ON
Bgitu juga pada fastEthernet0/1, dan check box Port Status
ON
Langkah 3
- Ip configuration seperti gambar berikut
- Untuk PC-A
- Dan untuk PC-B
- IP configuration untuk Router fastEthernet0/0 dan fastEthernet0/1 silahakan atur seperti gambar berikut
- Langkah terakhir silahkan test konektivitas, dengan cara masuk command prompt
Dan ketikan ping 172.16.0.1
Jangan gugup, kalau ternyata hasilnya Rto alias ‘Request timed out’, justru konfigurasi
yang telah anda buat sudah benar. Coba perhatikan topologinya, dimana terdapat
sebuah router yang berfungsi untuk menghubungkan dua jaringan yang berbeda,
(ingat.. untuk menghubngkan jaringan yang berbeda kita memerlukan router.
Konektivitas antara PC-A dan PC-B dapat dilakukan apabila
jika IP Gateway telah di assign di tipa PC tersebut, gateway dari PC-A adalah
port Fa0/0 dari router, dan Gateway dari
PC-B adalah port Fa0/1 dari router (sesuaikan dengan topologi anda)
-Untuk mengisi IP Gateway silahkan sesuaikan gambar di bawah
ini
Dan untuk PC-B sebagai berikut
Langkah terakhir silahkan lakukan ping ke salah satu PC,
dengan cara ping ip_address
-
Dan berhasil.... :D
